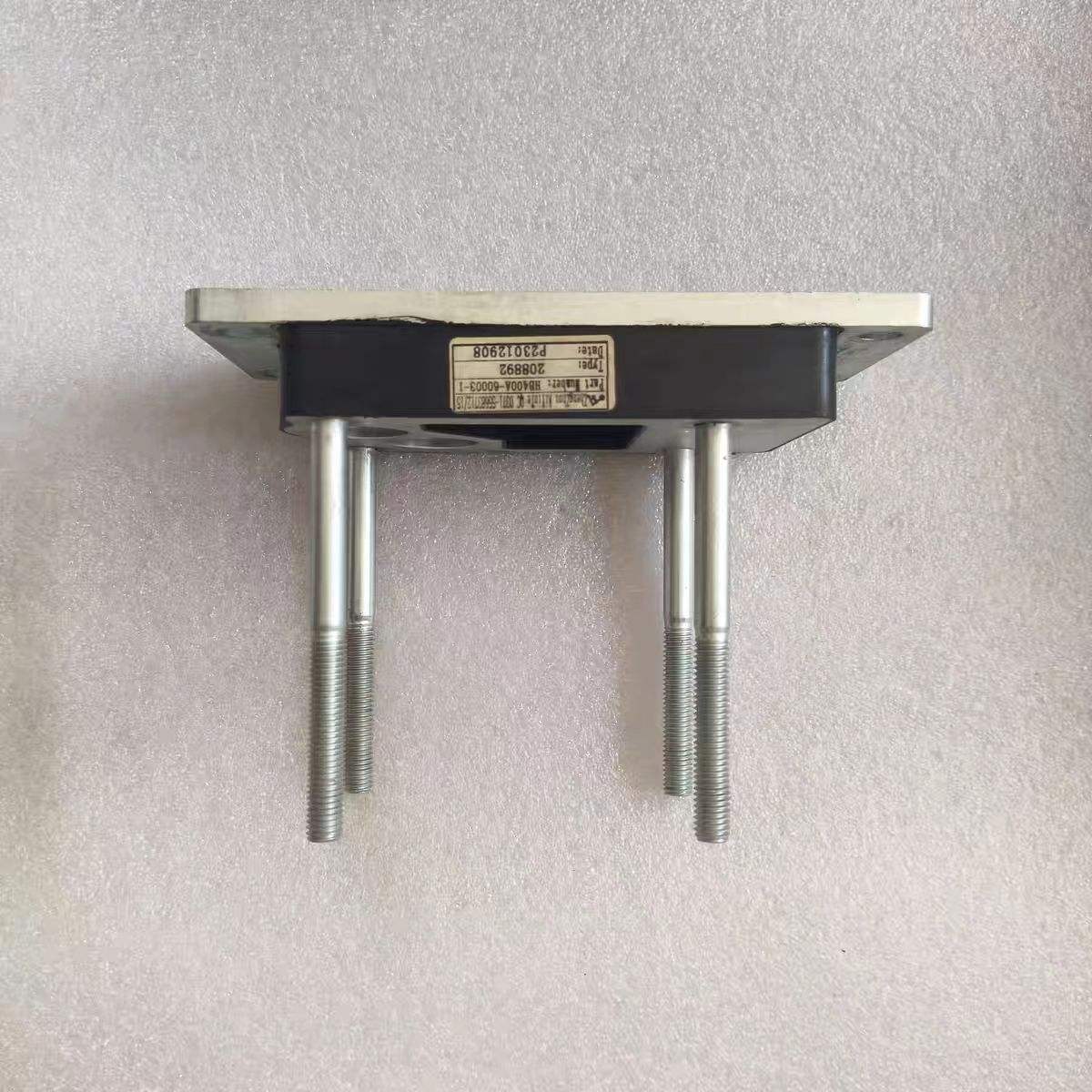

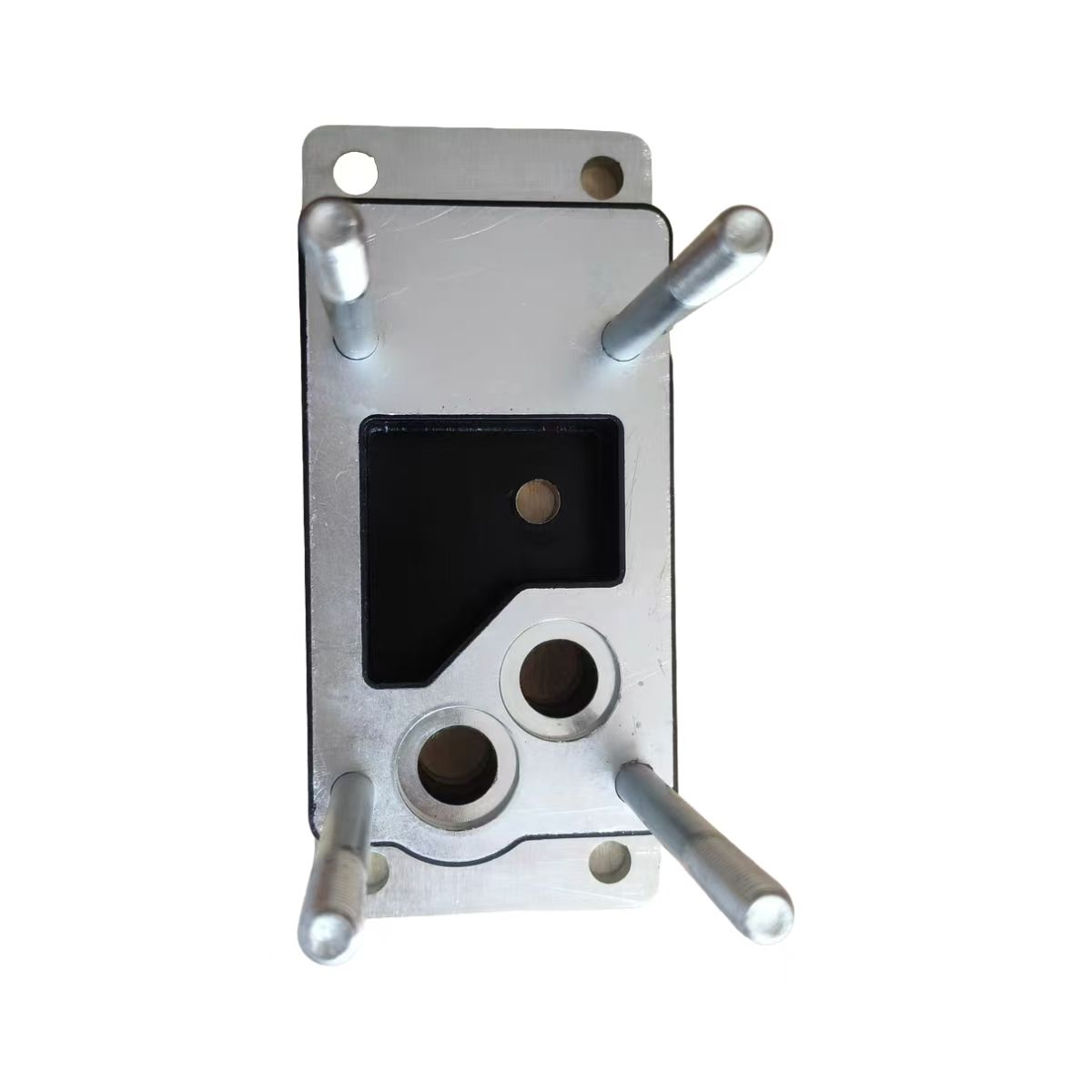

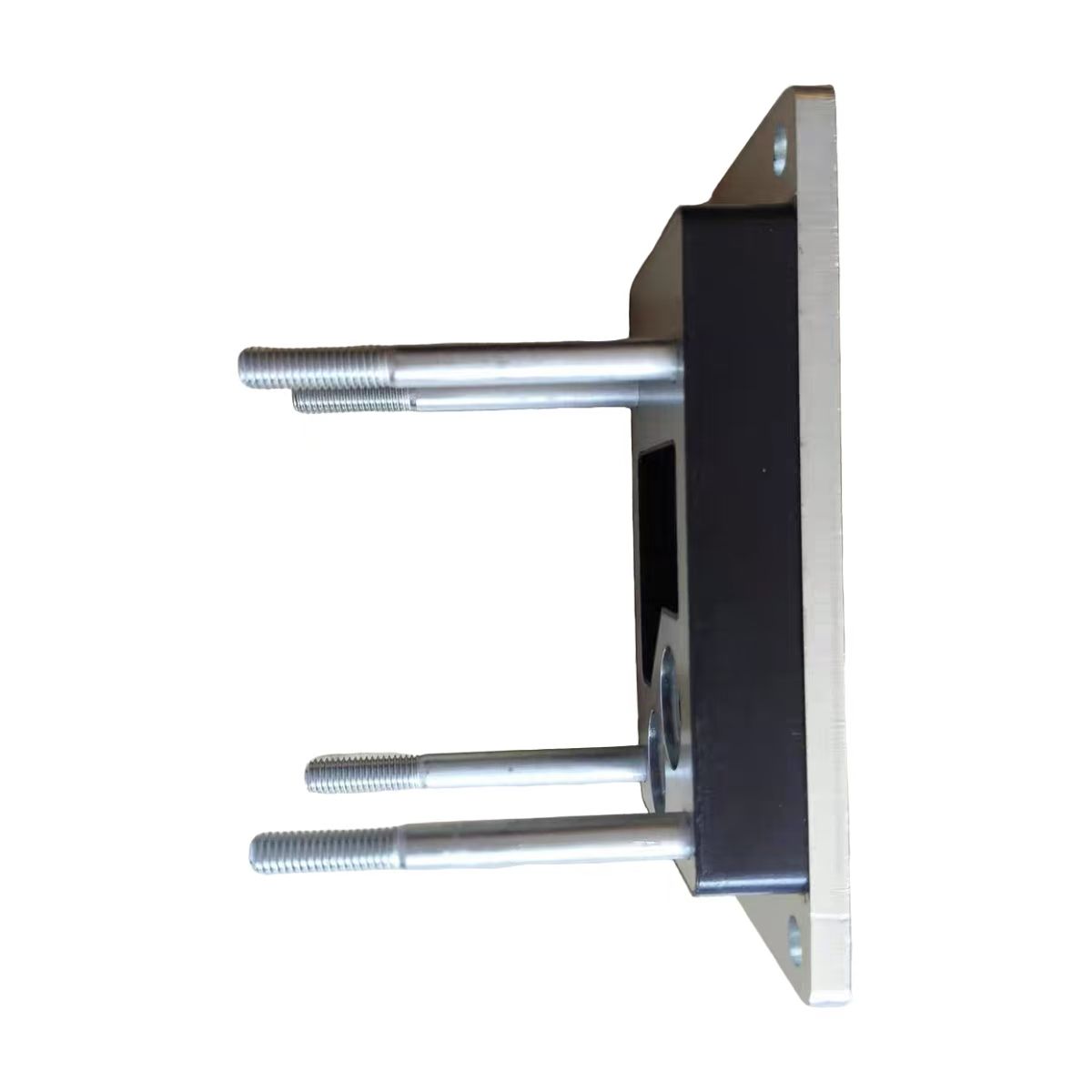

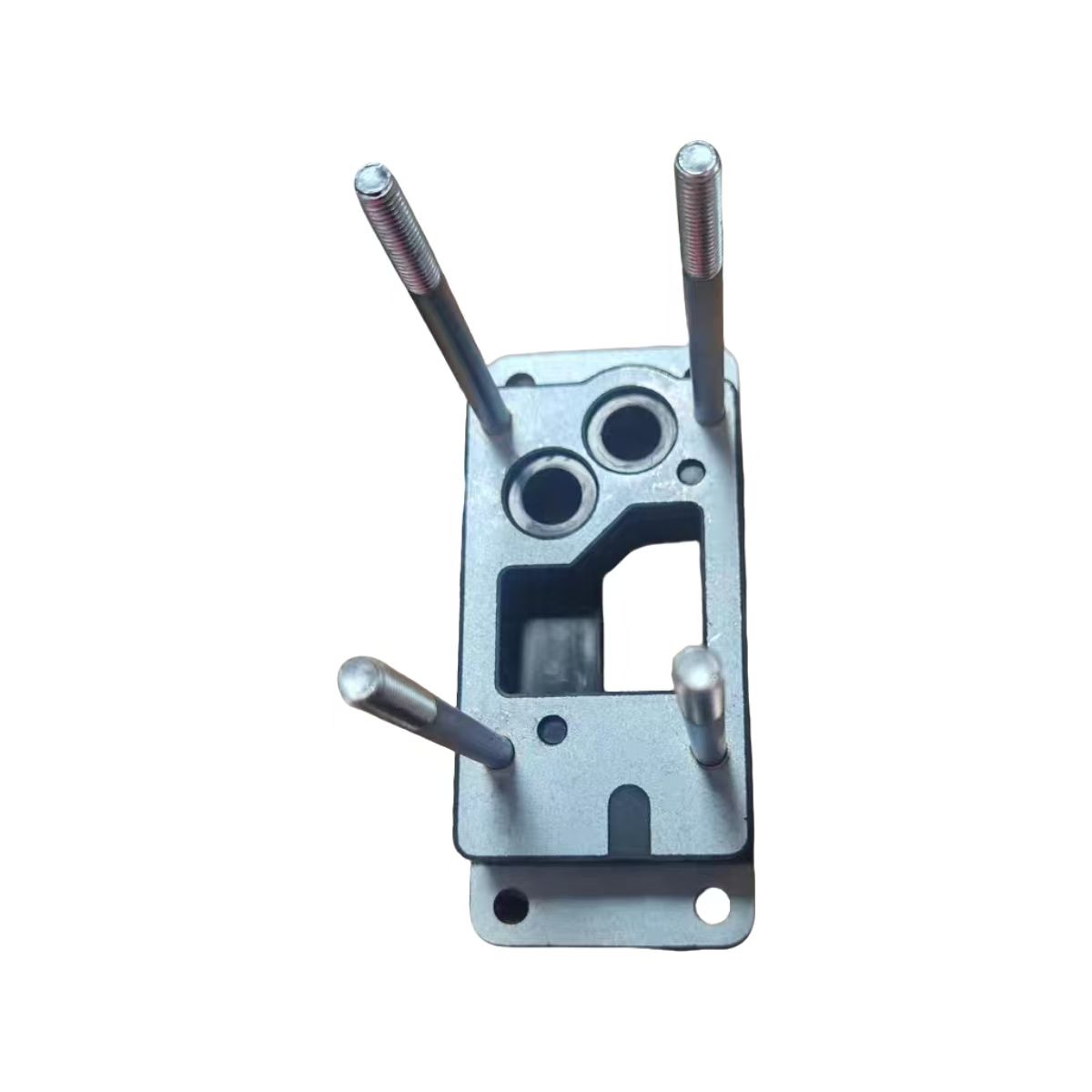

FAST Hydraulisk retarder-dämpningsplatta för Shacman Truck

FAST Hydraulic Retarder Dämpningsplatta för Shacman Truck är en monterings- och skyddskomponent som levereras av Skyond, tillverkad på vår anläggning i Kina. Den här dämpningsplattan är designad för den pneumatiska proportionella reglerventilen på FAST hydrauliska retardersystem, som vanligtvis finns på Shacman tunga lastbilar inklusive X5000, X6000 och M3000S serierna, såväl som andra märken utrustade med FAST retardrar som Sinotruk HOWO, Yutong och Yaxing. Retarderdämpningsplattan monteras direkt på kontrollventilkroppen och säkrar den proportionella ventilen som reglerar lufttrycket som kommer in i retarderns oljesump. Denna tryckkontroll bestämmer oljeflödet in i arbetskammaren, vilket i sin tur styr bromsmomentet. En sliten eller saknad dämpningsplatta tillåter överdriven vibration att nå precisionsventilen, vilket leder till oregelbunden bromsning, fördröjt ingrepp eller fullständigt ventilfel. Genom att ersätta den med retarderdämpningsplattan återställs stabil ventilfunktion och konsekvent hydraulisk kraft för säkrare fordonsretardation.

Produktfördelar

Säkrar proportionalventilen mot vibrationer.

Den FAST hydrauliska retarderdämpningsplattan för Shacman Truck håller den elektromagnetiska proportionella ventilen stadigt mot retarderventilens kropp. Detta förhindrar ventilrörelser eller signalförvrängning orsakad av vägvibrationer och fordonsstuds, vilket säkerställer att retardern reagerar konsekvent på förarens kommandon.

Förlänger komponenternas livslängd.

Genom att absorbera stöt- och vibrationsenergi innan den når proportionalventilen, minskar dämpningsplattan slitaget på ventilens inre komponenter som spole, fjädrar och solenoider. Detta leder till längre serviceintervall och färre ventilbyten under fordonets livstid.

Komposit metall-gummi konstruktion.

Stålplattan ger styv montering och exakt ventilpositionering, medan det bundna gummiskiktet absorberar högfrekventa vibrationer. Denna integrerade design eliminerar behovet av separata monteringsfästen och isolatorer, vilket förenklar ventilmonteringen och minskar potentiella felpunkter.

Bevarar retarderns kärnbromsfördelar.

En stabil proportionell ventil gör att retardern kan leverera sin fulla bromspotential, slitagefri retardation, konsekvent prestanda utan termisk blekning och minskad belastning på färdbromsar och däck. För vagnparksoperatörer innebär detta lägre underhållskostnader och förbättrad bränsleekonomi.

Direkt OEM-ersättning.

Monteringshålen, plåttjockleken och de övergripande måtten matchar originalutrustningens specifikationer. Installationen kräver ingen modifiering av ventilhuset eller omgivande komponenter.

Nyckelspecifikationer

Vilken roll har dämpningen?

Den FAST hydrauliska retarderdämpningsplattan för Shacman Truck har tre viktiga funktioner i retarderns kontrollsystem:

Säker montering. Plåten bultar fast den elektromagnetiska proportionalventilen på retarderventilens kropp. Denna mekaniska fixering förhindrar att ventilen förskjuts eller lossnar under fordonsvibrationer, vilket bibehåller exakt inriktning mellan ventilen och dess pneumatiska och elektriska anslutningar.

Vibrationsdämpning.Det integrerade gummiskiktet absorberar och avleder stöt- och vibrationsenergi från vägen och drivlinan. Utan denna dämpning skulle vibrationer överföra spolen, fjädrarna och solenoiderna direkt till ventilens inre komponenter, vilket orsakar för tidigt slitage, oregelbunden respons eller fullständigt fel.

Signalintegritetsskydd.Genom att isolera ventilen från vibrationer förhindrar retarderdämpningsplattan falska signaler eller signalförvrängning från att nå den elektroniska styrenheten. Den proportionella ventilen är beroende av exakta elektriska signaler från ECU:n för att reglera lufttrycket. Vibrationsinducerad kontaktstuds eller intermittenta anslutningar kan få ECU:n att feltolka ventilens läge, vilket leder till felaktigt bromsmoment.

För föraren översätts detta till förutsägbar, linjär bromsreaktion över alla retarderdriftlägen från sänkningsfunktionen med konstant hastighet till de helt inkopplade bromslägena.

Om produktkonstruktion

Denna retarderdämpningsplatta har en kompositkonstruktion: en kolstål Q235-platta bunden till ett gummidämpande lager.

Kolstål Q235 platta.Detta konstruktionsstål ger den styvhet som krävs för att säkert montera proportionalventilen. Den motstår böjning och deformation under fästkrafterna från monteringsbultarna och vibrationsbelastningarna från fordonet. Stålplattan bibehåller ventilens exakta orientering i förhållande till ventilkroppen, vilket säkerställer att pneumatiska och elektriska anslutningar förblir inriktade.

Gummi dämpande lager.Elastomerskiktet absorberar högfrekvent vibrationsenergi och omvandlar den till värme, som avleds genom plattan. Denna gummiblandning är formulerad för att bibehålla sina dämpningsegenskaper över det temperaturintervall som påträffas vid körning med tung lastbil från kallstart på vintern till ihållande värme från retardersystemet under långa nedförsbackar.

Fördel med kompositdesign.Genom att binda metall och gummi till en enda enhet ger dämpplattan både strukturell montering och vibrationsisolering i en kompakt komponent. Detta eliminerar behovet av separata monteringsfästen och gummiisolatorer, vilket förenklar ventilmonteringen och minskar potentiella felpunkter.

Kompatibla retardermodeller och fordonsapplikationer

FAST Hydraulic Retarder dämpningsplatta för Shacman Truck är kompatibel med hela sortimentet av FAST hydrauliska retardermodeller:

1. FH400B (serieanslutning). Monteras i linje med transmissionen, lämplig för fordon där utrymme tillåter serieinstallation.

2. FH240B. En kompakt seriekopplingsmodell för applikationer med lägre hästkrafter.

3. FHB320B (parallell anslutning). Monteras vid sidan av transmissionen och bevarar kraftuttagsgränssnittet (PTO).

4. FHB400B. En parallellkopplingsmodell med högre kapacitet.

Dessa retardermodeller är fabriksmonterade eller återförsäljarinstallerade på:

1. Shacman X5000, X6000, M3000S och andra tunga lastbilar från Shacman

2. Sinotruk HOWO-serien

3. Yutong och Yaxing bussar och turistbussar

4. Andra kommersiella fordonsmärken som använder FAST retardrar

För verkstäder och vagnparksoperatörer tillhandahåller Retarder Damping Plate en enda SKU som täcker flera retardermodeller och fordonstillämpningar, vilket förenklar lagerhanteringen.

Installation och underhåll

Att byta ut retarderdämpningsplattan kräver uppmärksamhet på detaljer:

Professionell installation rekommenderas

Arbetet innebär att demontera retarderns styrventilkropp. Vi rekommenderar att en tekniker med erfarenhet av FAST retarderservice utför bytet.

Momentspecifikation

Monteringsbultar måste dras åt med det specificerade vridmomentet med en momentnyckel. Överdragning kan skada ventilhuset eller dämpplattan; under åtdragning tillåter rörelse och vibrationer.

Inspektera tillhörande komponenter

Med ventilen borttagen, kontrollera själva proportionalventilen för skador. Inspektera O-ringens tätning med avseende på hårdhet, sprickor eller deformation och byt ut om det behövs.

Funktionstest efter installation

Efter återmontering testar du retardern genom alla driftslägen konstant hastighet och varje bromssteg  för att bekräfta normal bromskraft och inga luft- eller oljeläckor.

De flesta installationer kan utföras på mindre än en timme av en erfaren tekniker.

Hur kontrollerar och testar Skyond kvaliteten?

Varje FAST hydraulisk retarderdämpningsplatta för Shacman Truck som tillhandahålls av Skyond inspekteras före leverans:

Dimensionell verifiering.Plattans placering av monteringshål, tjocklek och övergripande dimensioner kontrolleras mot OEM-specifikationer för att säkerställa korrekt montering.

Gummibindningsintegritet. Gummiskiktet inspekteras för korrekt bindning till stålplåten, utan hålrum eller separation.

Ytfinish.Stålplåten kontrolleras för grader, vassa kanter eller korrosion som kan påverka installationen eller livslängden.

Provprovning. Slumpmässiga prover från varje batch utsätts för kompressions- och vibrationstester för att verifiera dämpningsprestanda.

Avancerad tillverkning på Skyond

Skyond driver en modern tillverkningsanläggning utrustad med precisionsmaskineri och automatiserade produktionslinjer. Vår fabrik kan producera den FAST hydrauliska retarderdämpningsplattan för Shacman Truck och andra precisionskomponenter enligt konsekventa kvalitetsstandarder.

Precisions CNC-bearbetning. Vår CNC-utrustning hanterar skärning och formning av metallkomponenter till exakta specifikationer. För dämpningsplattan säkerställer detta exakta monteringshål, konsekvent plåttjocklek och korrekt passning till ventilhuset. Dimensionsnoggrannheten påverkar direkt installationslättheten och plattans förmåga att bibehålla ventilinriktningen under vibrationer.

Automatiserad montering och kvalitetskontroll. Automatiserade processer minskar mänskliga fel och säkerställer konsekvent byggkvalitet över produktionskörningar. Varje parti genomgår inspektion i flera steg, från råmaterialverifiering till färdig produkttestning.

Dedikerad gummibindningslinje. Det gummidämpande skiktet binds till stålplåten med kontrollerade processer som säkerställer korrekt vidhäftning utan hålrum eller delaminering. Denna bindningsintegritet är avgörande för plattans vibrationsdämpande prestanda under dess livslängd.

Testutrustning. Mätverktyg med hög noggrannhet och elektriska testare verifierar produktens prestanda under simulerade driftsförhållanden. Slumpmässiga prover från varje batch utsätts för kompressions- och vibrationstester för att bekräfta att dämpningsegenskaperna uppfyller specifikationerna.

Produktionskapacitet. Vår anläggning stödjer storskalig produktion för att möta bulkorder med bibehållen kvalitet. För flottoperatörer och handelsföretag som kräver volymleveranser kan vi skala produktionen därefter.

Global leverans och logistik

Skyond exporterar till Ryssland, Centralasien, Sydostasien, Afrika, Sydamerika och andra regioner. Vårt logistikteam hanterar:

1. Behållarlastning med korrekt säkring för att förhindra transportskador

2. Tulldokumentation för smidig hantering

3. Rutning till större hamnar för effektiv internationell sjöfart

De flesta normala beställningar av FAST Hydraulic Retarder Damping Plate för Shacman Truck skickas inom 7-45 dagar efter betalningsbekräftelse. För kunder med regelbundna behov kan vi ordna schemalagda leveranser eller upprätthålla lager på speditörslager för snabbare leverans.

Vanliga frågor

F1: Vilka artikelnummer motsvarar denna dämpningsplatta?

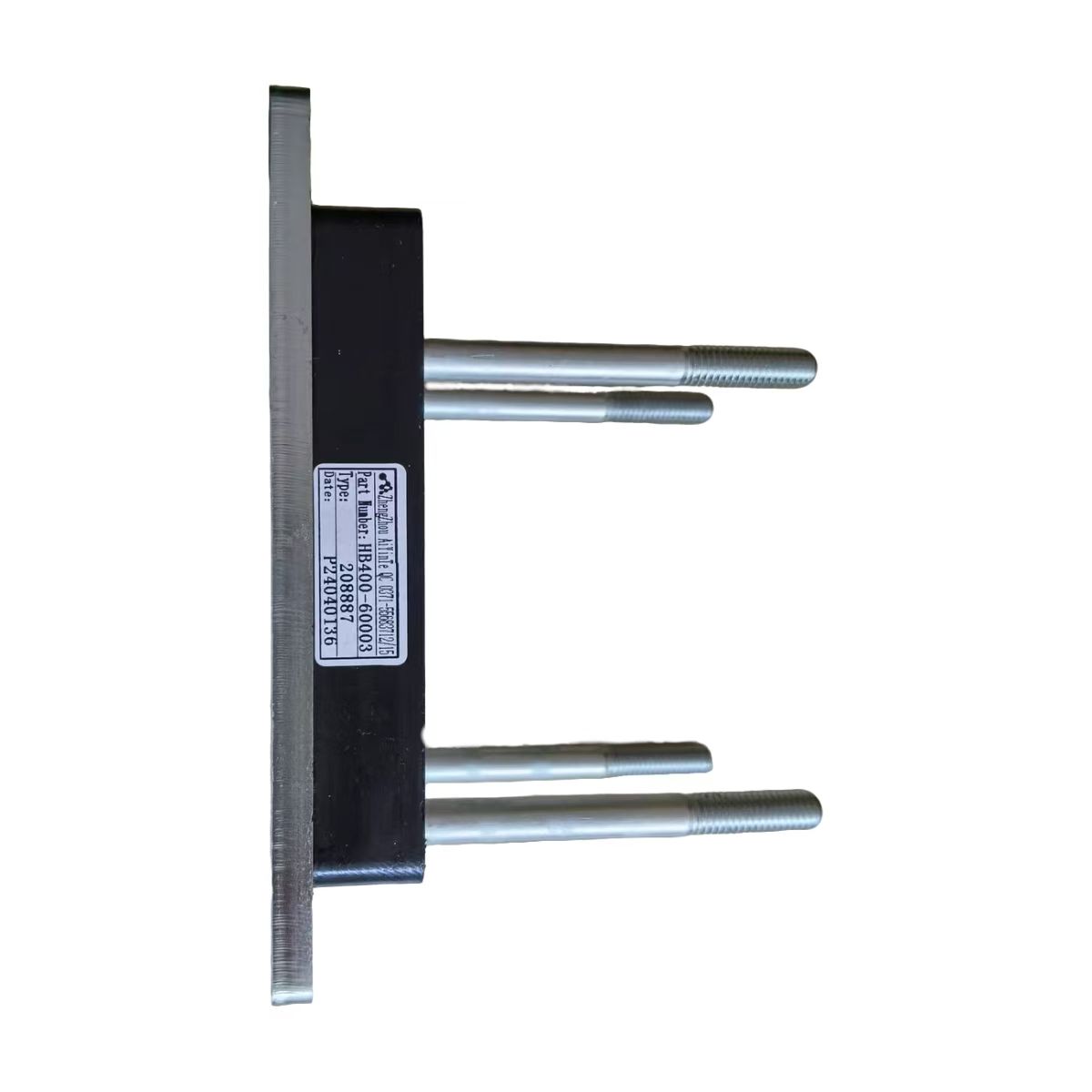

Dämpplattan finns som HB400-60003 och HB400-60002. Den kompletta proportionella ventilenheten med dämpplatta är HB400-60001.

F2: Hur bekräftar jag att denna dämpningsplatta passar min lastbil?

Kontrollera retardermodellen på identifikationsskylten på retarderkroppen. Kompatibla modeller inkluderar FH400B, FH240B, FHB320B och FHB400B. Alternativt kan du ge ditt fordons VIN till din leverantör för exakt matchning i FAST eller Shacmans elektroniska reservdelskatalog.

F3: Vad ska jag byta ut tillsammans med dämpningsplattan?

Inspektera proportionalventilen för skador. Kontrollera O-ringstätningen för åldrande eller slitage och byt ut den vid behov.

F4: Kan jag installera detta själv?

Arbetet involverar retarderns styrventilkropp. Vi rekommenderar installation av en tekniker med FAST retarderserviceerfarenhet för att säkerställa korrekt vridmoment och funktionstestning.
